O que significam a corrente e a tensão nominais de um interruptor? Ele pode ser usado com cargas mais elevadas?

Se você estiver projetando um eletrodoméstico ou um dispositivo eletrônico, provavelmente já viu especificações como 5A 125V AC ou 3A 250V AC na folha de dados de um interruptor.

Mas o que esses números realmente significam? E, mais importante ainda – É possível usar um interruptor com uma carga superior à sua capacidade nominal?

Neste artigo, explicaremos os princípios básicos das classificações elétricas de interruptores e por que excedê-las nunca é uma boa ideia.

1. O que é corrente nominal?

A corrente nominal (normalmente em amperes, A) é a corrente contínua máxima que um interruptor pode conduzir e interromper com segurança sob condições específicas.

• Se a corrente real exceder a corrente nominal, os contatos internos podem superaquecer, gerar arcos elétricos excessivos ou até mesmo se fundir.
• Correntes nominais comuns para nossos interruptores: 0,5A, 1A, 3A, 5A, 10A, 16A, etc.

2. O que é tensão nominal?

A tensão nominal (em volts, V) é a tensão máxima O interruptor pode suportar a tensão entre seus contatos abertos e interromper o movimento com segurança ao ser aberto.

• As classificações de CA e CC são diferentes. Um interruptor com classificação de 250 V CA pode ter uma classificação CC muito menor (por exemplo, 36 V CC ou 48 V CC) porque os arcos CC são mais difíceis de extinguir.
• Utilizar um interruptor com tensão superior à nominal pode causar arco elétrico, soldagem por contato ou até mesmo incêndio.

3. Posso usar um interruptor com uma carga (corrente ou tensão) superior à nominal?

Não. Nunca exceda simultaneamente as classificações de corrente e tensão.

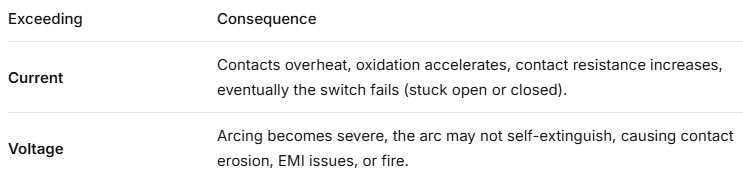

Mesmo ultrapassar um único parâmetro é arriscado. Eis porquê:

Exemplo do mundo real : Um interruptor com classificação de 3A 250V AC não pode ser usado em uma carga de 10A 250V AC – os contatos queimarão rapidamente.

Também não pode ser usado em corrente alternada de 5A 125V, porque a corrente ainda fica acima de 3A.

4. E se usássemos um interruptor com tensão mais baixa, mas corrente mais alta?

Ainda não é permitido .

A corrente nominal é um limite absoluto, independentemente da tensão. Mesmo que você diminua a tensão, a mesma corrente gerará o mesmo calor na resistência de contato.
Exemplo: Um interruptor com classificação de 1A 250V AC não suporta 2A 12V DC. A resistência de contato e o calor serão os mesmos.

5. Existe alguma diretriz de "redução de potência"?

Para aplicações críticas de confiabilidade (na área médica, automotiva, de controle industrial), os engenheiros frequentemente usam um margem de segurança – aplicando uma tensão e corrente nominais a um interruptor que não ultrapasse 70-80% da sua capacidade nominal.

Exemplo: Se a sua carga for de 2A 125V AC, escolha um interruptor com classificação de pelo menos 3A 125V AC ou superior.

A redução da potência de saída prolonga a vida útil do interruptor e diminui o risco de falhas.

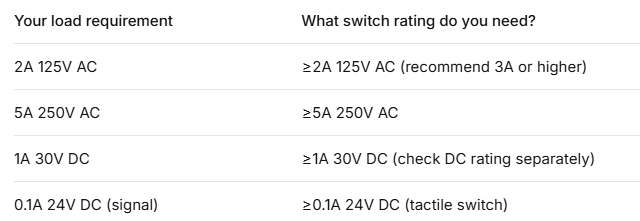

6. Resumo – Lista de verificação rápida

Regra de ouro: Use sempre um interruptor com as especificações corretas. igual ou superior a a carga máxima que você pretende chavear. Nunca presuma que um switch suporta mais carga só porque "parece similar".

Precisa de ajuda para escolher o interruptor certo?

Somos uma fabricante direto de interruptores táteis, microinterruptores e interruptores com ou sem trava automática.

Caso tenha dúvidas sobre os requisitos de tensão/corrente, basta nos enviar as especificações da sua carga (tensão, corrente, CA/CC, tipo de carga: resistiva, indutiva ou capacitiva).

Nossos engenheiros recomendarão o interruptor mais adequado para sua aplicação.
