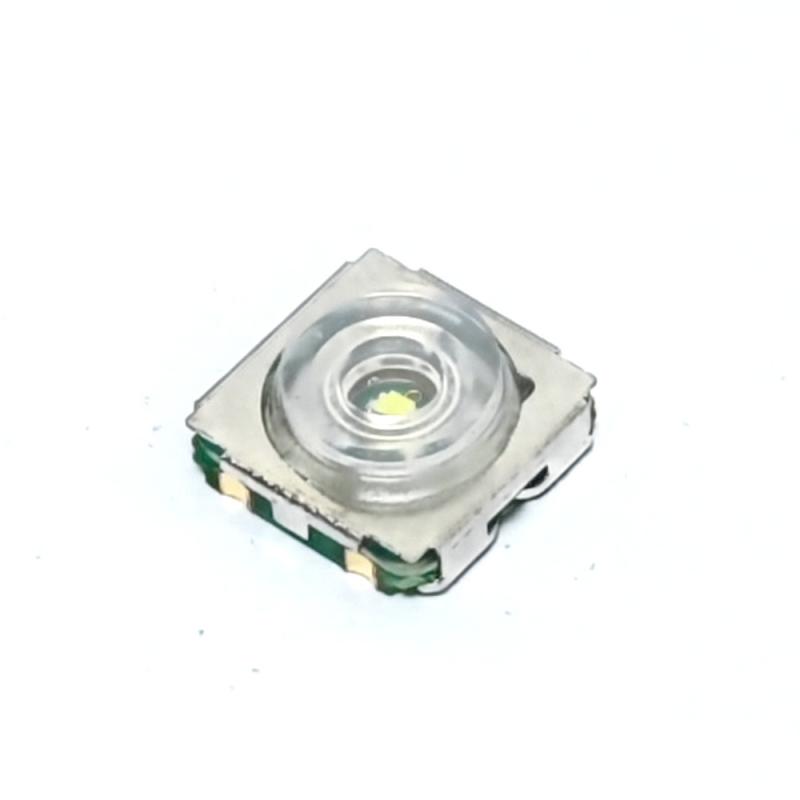

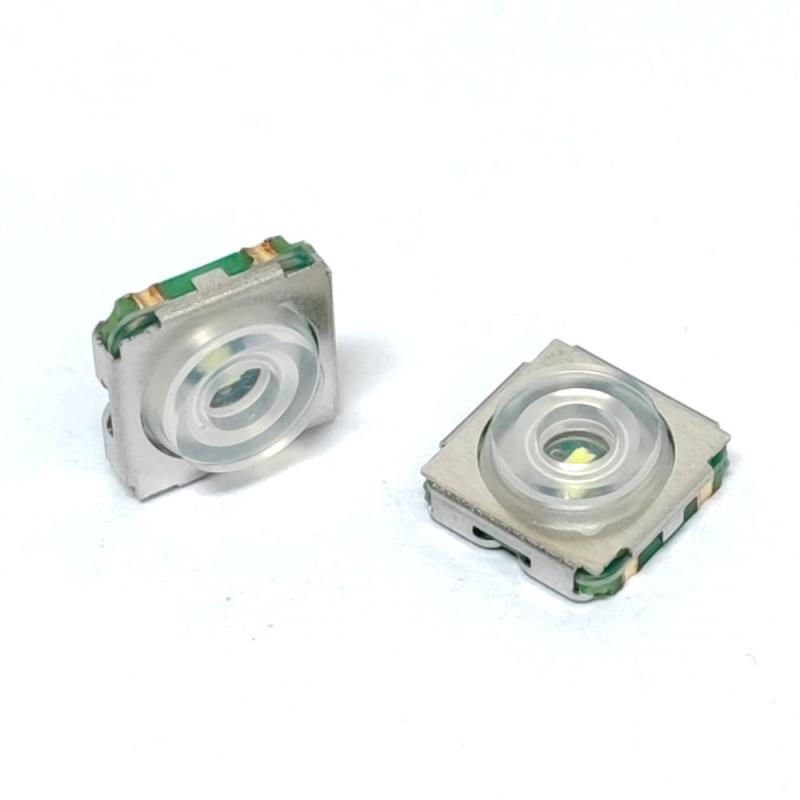

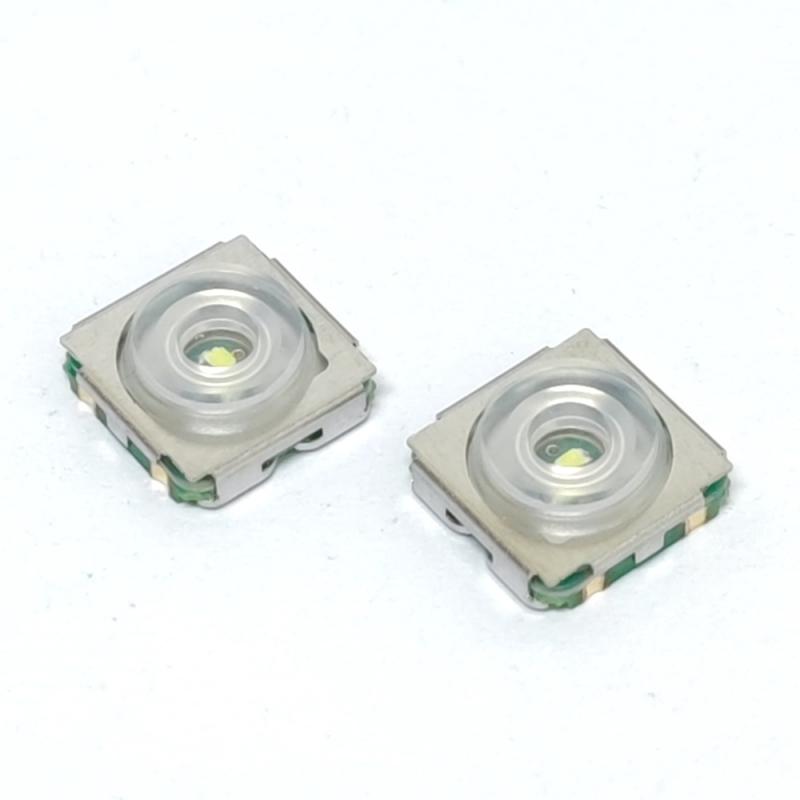

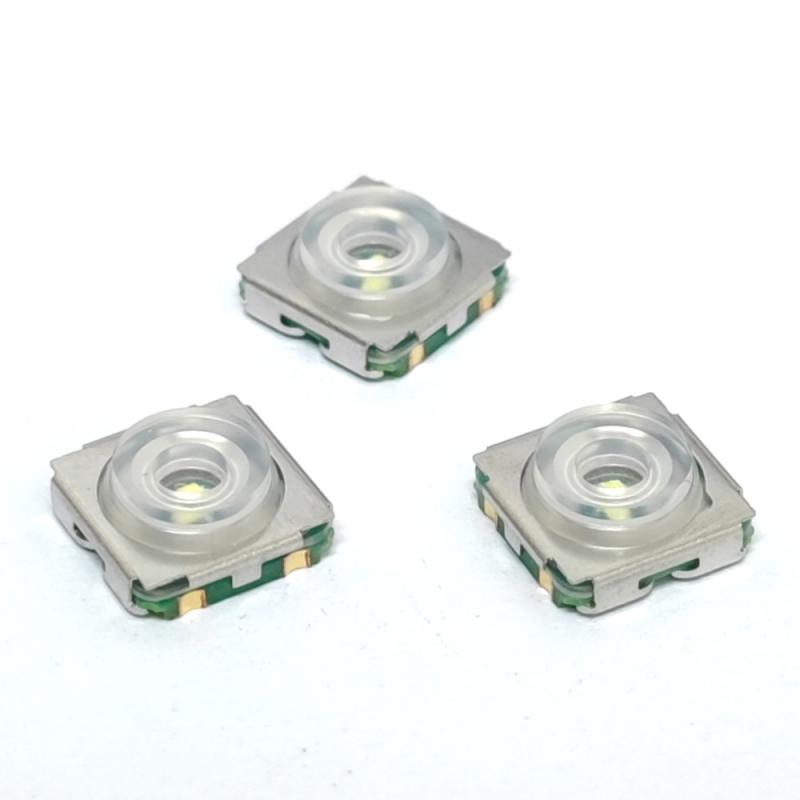

Interruptor tátil SMD de silicone IP65 com LED direto da fábrica

Especificações típicas

Força de operação: 400±100gf

Vida útil de operação: 500.000 ciclos

Curso total: 0,8±0,2mm

Força de retorno: 70gf Mín.

Cor do LED: LED branco

Altura do produto: 3,95±0,2mm

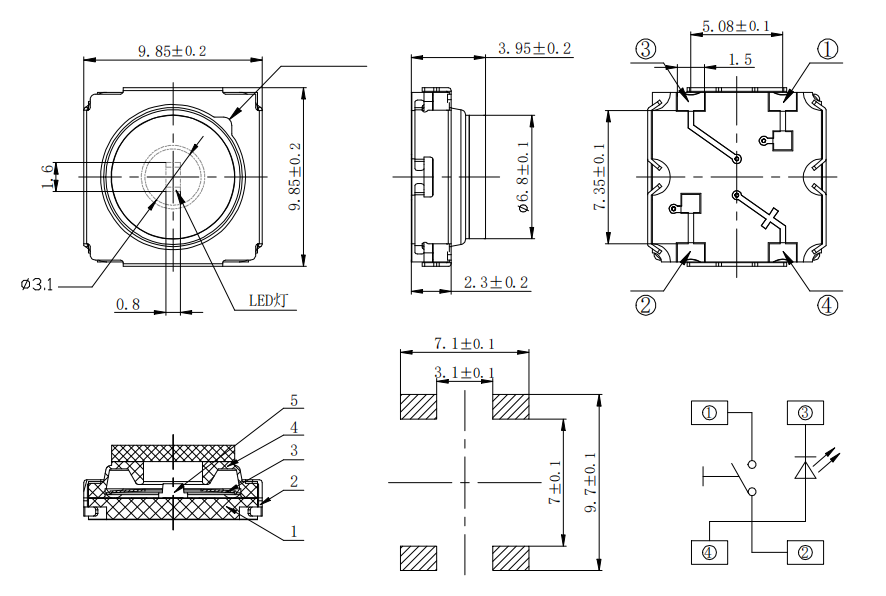

Esquema do interruptor tátil

Interruptor tátil de substituição para interruptor iluminado Marquardt 3006

Principais características e vantagens

1. A base utiliza uma PCB para evitar contaminação por materiais estranhos durante a moldagem por injeção.

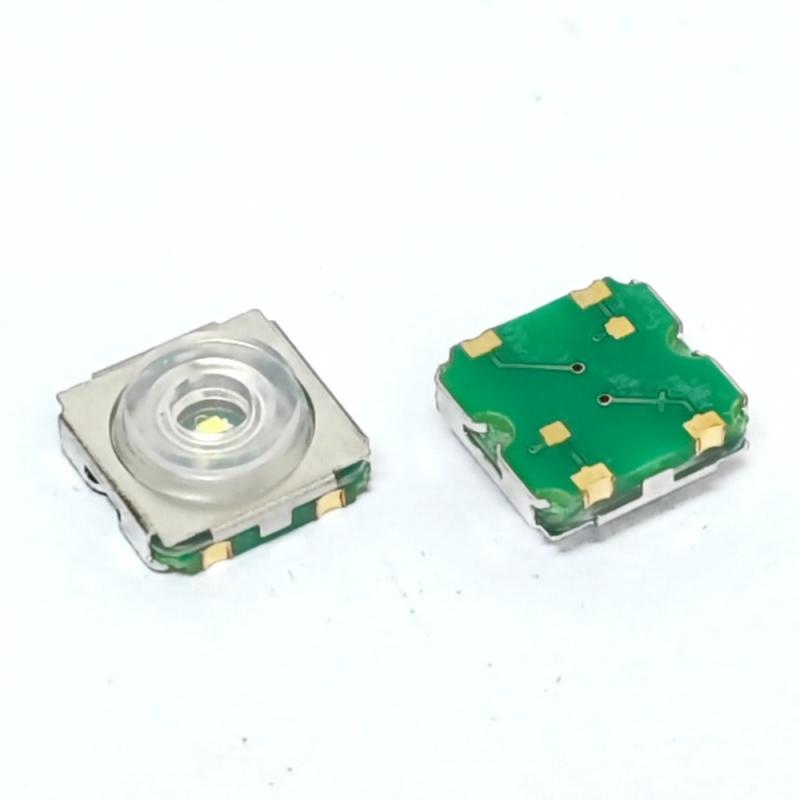

2. Os terminais de solda são planos e possuem acabamento em ouro de imersão, facilitando a soldagem SMT.
3. Distância do curso: 0,8 mm.

Principais áreas de aplicação

Os interruptores táteis iluminados têm uma ampla gama de aplicações, principalmente em cenários que exigem operação confiável de botões e indicação visual de status ou aprimoramento estético por meio de iluminação.

Eletrônica automotiva

Este é um mercado importante para esses interruptores de alta qualidade, impulsionado por sua alta confiabilidade, ampla faixa de temperatura operacional (por exemplo, -40°C a +85°C) e excelente sensação tátil. As aplicações específicas incluem:

• Sistemas de volante: Interruptores multifuncionais para controlar áudio, telefonia, controle de cruzeiro e outras funções.
• Consoles centrais e painéis: Interruptores de operação para sistemas HVAC, sistemas de navegação e equipamentos de áudio.
• Outros controles internos do veículo: Consoles superiores (por exemplo, para tetos solares e luzes de leitura) e alavancas de câmbio.

Indústria e automação

Nessas aplicações, os interruptores devem suportar ambientes adversos enquanto fornecem retorno claro; os designs iluminados facilitam a identificação rápida do status dos equipamentos em ambientes fabris ruidosos ou com pouca iluminação.

• Painéis de controle industrial: Interfaces para operar máquinas e indicar status.
• Interfaces homem-máquina (HMI): Painéis de controle que permitem a interação entre operadores e máquinas.
• Instrumentos de teste e medição: Usados para alternância de modos ou ajuste de parâmetros em equipamentos profissionais.

Quais são as vantagens do Gangyuan KAN9840F em comparação com a série Marquardt 3006?

O interruptor KAN9840F da Gangyuan corresponde de perto ao desempenho principal da série Marquardt 3006, oferecendo vantagens em custo, sensação tátil e materiais.

Consequentemente, ele é uma excelente alternativa econômica aos produtos de marcas como Marquardt.

1. Desempenho equivalente, custo-benefício

2. Curso mais curto para um retorno tátil mais nítido

3. Confiabilidade superior de contato com terminais revestidos de Ag

4. Suporte local flexível e ágil
