Caixa de metal DPDT ligada ao interruptor deslizante

O interruptor deslizante ON-ON DPDT é um interruptor deslizante bipolar de dupla ação que pode controlar simultaneamente dois circuitos independentes e alternar entre dois estados de condução estáveis, adequado para vários cenários, como rotação de avanço/retorno do motor e roteamento de sinal.

Marca:
Gangyuan
Item número.:
SK22D03-EG5-DE1
PEDIDO (MOQ):
1000
Pagamento:
100% before production
Origem do produto:
Wenzhou
Cor:
Black
Porta de envio:
Ningbo or Shenzhen
Tempo de espera：
7-15 working days

Largura
8.20mm x 4.70mm
Tipo de montagem
Right Angle
iluminação
Non-llluminated
Classificação IP
No IP Rating

Contate-Nos

Detalhes do produto

Interruptor deslizante pequeno com vários botões para montagem em PCB

Especificações típicas

Tipo: Interruptores deslizantes de orifício passante

Classificações: 0,3A 50V

Força operacional: 300±100gf

Curso total: 2±0,2 mm

Vida útil: 10.000 ciclos

Botão do interruptor deslizante: 5 mm

Faixa de temperatura operacional: -20℃～70℃

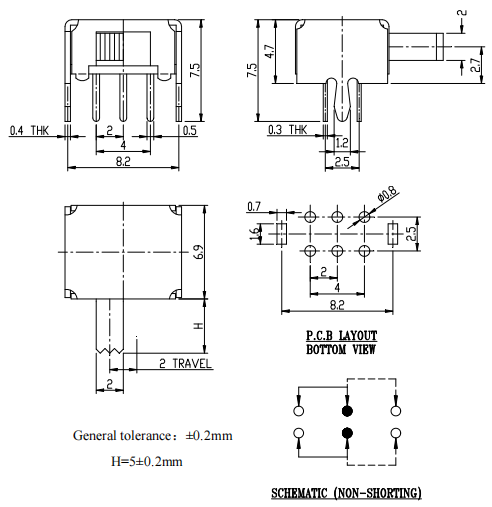

Dimensões do interruptor deslizante

Interruptor deslizante Micro 2P2T

Recurso

Principais características do interruptor deslizante DPDT ON-ON (combinação simples)

1. Controle de circuito duplo (DP - Bipolar)

Gerencia simultaneamente dois circuitos independentes, ideal para aplicações integradas (por exemplo, comutação de energia + sinal).

2. Duas posições estáveis ON (comutação ON-ON)

Fornece dois estados fixos "LIGADO", permitindo comutação contínua entre dois caminhos de circuito diferentes (por exemplo, direção do motor, roteamento de sinal).

3. Desempenho elétrico confiável

Garante baixa resistência de contato e conexão estável em ambas as posições LIGADO, adequado para aplicações de áudio, industriais ou automotivas.

4. Operação de deslizamento (suave e intuitiva)

O mecanismo deslizante proporciona troca fácil, reduzindo trocas acidentais em comparação aos tipos de botão.

5. Amplas aplicações

Aplicações comuns incluem controle de motor (frente/reverso), inversão de polaridade de LED, comutação de áudio e eletrônicos "faça você mesmo".
