Interruptor de travamento quadrado DIP de 8,5 x 8,5 mm

Interruptor de botão de pressão DIP de 6 pinos, 8,5 x 8,5 mm, com trava automática ou sem trava.

Especificação

Tipo: Interruptor de pressão tátil para montagem em placa de circuito impresso, 8,5 x 8,5 mm

Classificação: DC 30V 0,1A

Resistência de contato: ≤100mΩ

Resistência de isolamento: ≥100MΩ

Força operacional: 230±70gf

Curso total: 2,5±0,2mm

Vida útil: 3000 ciclos

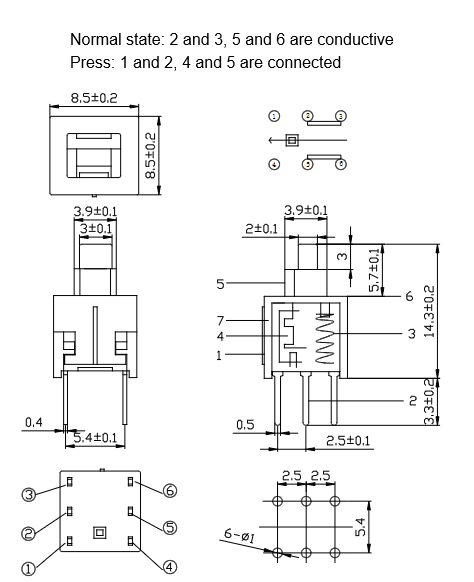

Esquema

Interruptor de travamento tátil para eletrônicos industriais e de consumo

Recurso principal

Modo de travamento automático: Pressione uma vez para travar o circuito no estado LIGADO, pressione novamente para liberar e retornar ao estado DESLIGADO.

Ideal para controle de potência e aplicações de comutação de modos.

Modo sem bloqueio: Pressione para ativar, solte para reiniciar; perfeito para acionamento momentâneo, entrada de sinal e funções de reinicialização.

Design DIP de 6 pinos: Configuração DPDT padrão (Duplo Polo Duplo Lançamento), suporta controle de circuito duplo, compatível com layouts de PCB universais.

Feedback tátil: Sensação de clique nítida e consistente a cada acionamento, garantindo operação confiável e confiança do usuário.

Guia de Instalação e Soldagem

Tipo de montagem: Montagem de PCB com furo passante

Recomendação de soldagem: Utilize o método de soldagem automática por imersão a 255 °C.

O tempo máximo de soldagem não deve exceder 5 segundos para evitar superaquecimento e danos aos componentes internos.

Nota de instalação: Assegure o alinhamento correto dos pinos com os orifícios da placa de circuito impresso (PCB), evitando entortar os pinos durante a instalação.

Layout de pads recomendado para a placa de circuito impresso: Fornece um projeto de pad padrão para um switch de 6 pinos de 8,5x8,5mm, disponível para download para engenheiros.

Perguntas frequentes

P1: Qual a diferença entre switches de 8,5x8,5mm com e sem trava?
A: Os interruptores com travamento automático permanecem no estado LIGADO após serem pressionados, sendo necessário pressioná-los uma segunda vez para desligá-los.

Os interruptores não traváveis (momentâneos) só são ativados enquanto pressionados, reiniciando quando liberados.

P2: Quais certificações possuem seus interruptores de travamento de 8,5x8,5mm?
A: Todos os nossos switches são compatíveis com RoHS, ISO9001, ISO14001, 1045001, REACH e outras certificações.

P3: Qual é a quantidade mínima de encomenda (MOQ) para switches personalizados de 8,5x8,5mm?
A: A quantidade mínima padrão para encomenda é de 5.000 unidades, e aceitamos encomendas personalizadas de pequenos lotes para projetos de P&D.

Q4: Vocês podem fornecer modelos 3D ou arquivos CAD para o interruptor de 8,5x8,5mm?
A: Sim, fornecemos desenhos dimensionais em 2D e arquivos STEP em 3D gratuitos para todos os nossos produtos padrão.

Q5: Qual é o prazo de entrega para a produção em massa?
A: O prazo de entrega padrão é de 7 a 15 dias após a confirmação da amostra, e oferecemos produção acelerada para pedidos urgentes.
